Description

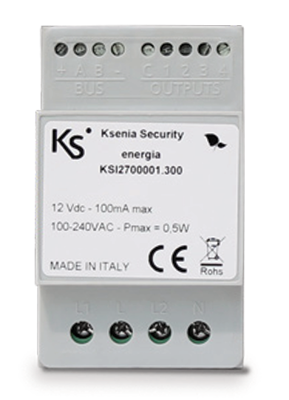

In rispondenza alle attualissime disposizioni governative che invitano a potenziare le dinamiche di mercato nel settore dell’efficienza energetica, il modulo energia prodotto dalla Ksenia Security ha tutti i requisiti per rispondere pienamente al conseguimento di tale obiettivo nell’ambito della gestione dei carichi elettrici, comprese le fonti rinnovabili, il controllo e il bilancio dei consumi. Ogni modulo energia dispone di due linee distinte sulle quali misura sia tensione che corrente, ciascuna linea può supportare carichi fino a 6kW. In tempo reale vengono visualizzati i valori della tensione delle due linee espressi in Volt e della corrente misurata su ciascuna linea L1 e L2 espressa in Ampere, con risoluzione al decimo di Ampere. Il numero massimo di moduli energia equipaggiabili in centrale lares 4.0 dipende dal modello, come specificato di seguito: CARATTERISTICHE TECNICHE • Potenza massima: 2x6kW • 4 relè in uscita 250 V - 1 A • Interfaccia KS-BUS • Dimensioni: 90×53x62 mm (hxlxp) (3 moduli DIN) PARTI COMPRESE • 1 Modulo energia • 1 Guida Rapida di installazione COME ORDINARE • KSI2700001.300 - modulo energia CONFORMITÀ Europa - CE EAC dal modulo energia, successivamente strutturati e memorizzati secondo una logica applicativa che li elabora ed infine li visualizza in comprensivi grafici che mostrano l’andamento temporale dei consumi. La logica applicativa prevede la configurazione di entità denominate “misuratori” che misurano in tempo reale la potenza assorbita o prodotta, ad esempio in presenza di impianto fotovoltaico, dalle linee L1 ed L2 dei moduli energia presenti nell’impianto. • lares 4.0 wls 96 • lares 4.0 16 • lares 4.0 40 • lares 4.0 40 wls • lares 4.0 140 wls • lares 4.0 644 wls n. 1 n. 1 n. 3 n. 6 n. 6 Il modulo energia comunica con la centrale lares 4.0 mediante il KS-BUS e diventa il completamento ideale quando la lares 4.0 viene utilizzata in ambito di automazione domestica. La gestione dei consumi viene implementata a partire dai dati raccolti La configurazione dei “misuratori” è propedeutica ad ottenere grafici utili all’analisi dei consumi. Ad esempio, in presenza di un impianto fotovoltaico, se nella centrale lares 4.0 sono presenti due moduli energia, configuriamo tre “misuratori”: uno per la misurazione della potenza assorbita (es. Consumi), uno per quella prodotta (es. Produzione fotovoltaico) ed uno per visualizzare entrambe le potenze (es. Bilancio energetico), ottenendo i seguenti grafici. I grafici ottenuti visualizzano lo storico dei consumi, permettono di analizzare l’andamento degli stessi consumi in modo da individuare eventuali sprechi e di conseguenza ottimizzare i consumi. I dati memorizzati, codificati ed elaborati, vengono visualizzati in grafici a barre per una immediata comprensione dell’andamento dei consumi, mettendo a confronto potenza prodotta e potenza assorbita. Tutto ciò permette di individuare gli interventi da effettuare per evitare le inefficienze e concorre all’ottenimento di efficienza energetica.
